Soudure connection usb, code couleur

Cette box est archivées elle ne peut plus être commentée.

Poster un commentaire

blackbird

2 ans

Rouge: V (+)
Noir: G (masse)
Blanc: P (data plus)
Vert: M (data minus)

blackbird

2 ans

ah et j’y pense: c’est le câblage par défaut, mais si avec ça t’as un souci essaie d’inverser D+ et D-

nominoe

2 ans

Tu as une autre prise USB soudée à coté. Teste au multimètre pour trouver le + et le -, tu auras déjà ça. Ensuite, suivant les 2 fils qu'il te restera, soude dans un sens. Si ça marche, bingo. Sinon teste dans l'autre sens.

drogendou

2 ans

Le fil rouge sur le bouton blanc, le fils vert sur le bouton bleu

latrickisfalone

2 ans

VMPG ? C'est un code couleur?

PunkyZlip

2 ans

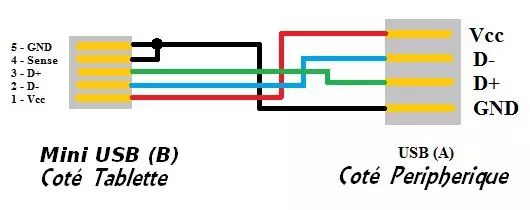

Je dirais noir sur le Ground, le rouge sur le V (c'est les fils d'alim)
Et le vert sur le P et le blanc sur le M (c'est les fils de connexion data).
En gros t'es déjà dans le bon sens je pense et ça tombe juste en plus.

VD(-)D(+)G oui, mais VMPG je sais pas, mais ça ressemble pareil.
