Bonjour,
Je suis installé depuis 3 ans dans mon appartement, mais l'interphone n'a jamais fonctionné.
Les gens peuvent sonner et je les entends mais ils ne m'entendent pas.
Le problème vient de chez moi puisque celui de mes voisins fonctionne.
Je n'ai jamais pris la peine de vérifier si ça vient du câble ou de l'interphone, ce dernier a sûrement vu jésus naître donc je pense que le problème vient de lui.
Hier le facteur a sonné plusieurs fois vu qu'on répondais pas faisant aboyer le chien et réveillant la petite qu'on avait galéré à endormir, ça m'a convaincu de le changer.
Je l'ai démonté et j'ai commandé un nouveau livré dans les deux à trois jours.
Par miracle je l'ai reçu ce matin et me suis lancé dans le montage.
Malheureusement, je ne retrouve plus la photo des branchements que j'avais prise avant de démonter l'ancien (pour une fois que j'y pense)
J'ai cru comprendre qu'il n'y avais pas de code couleur pour les interphones, je suis donc bloqué.

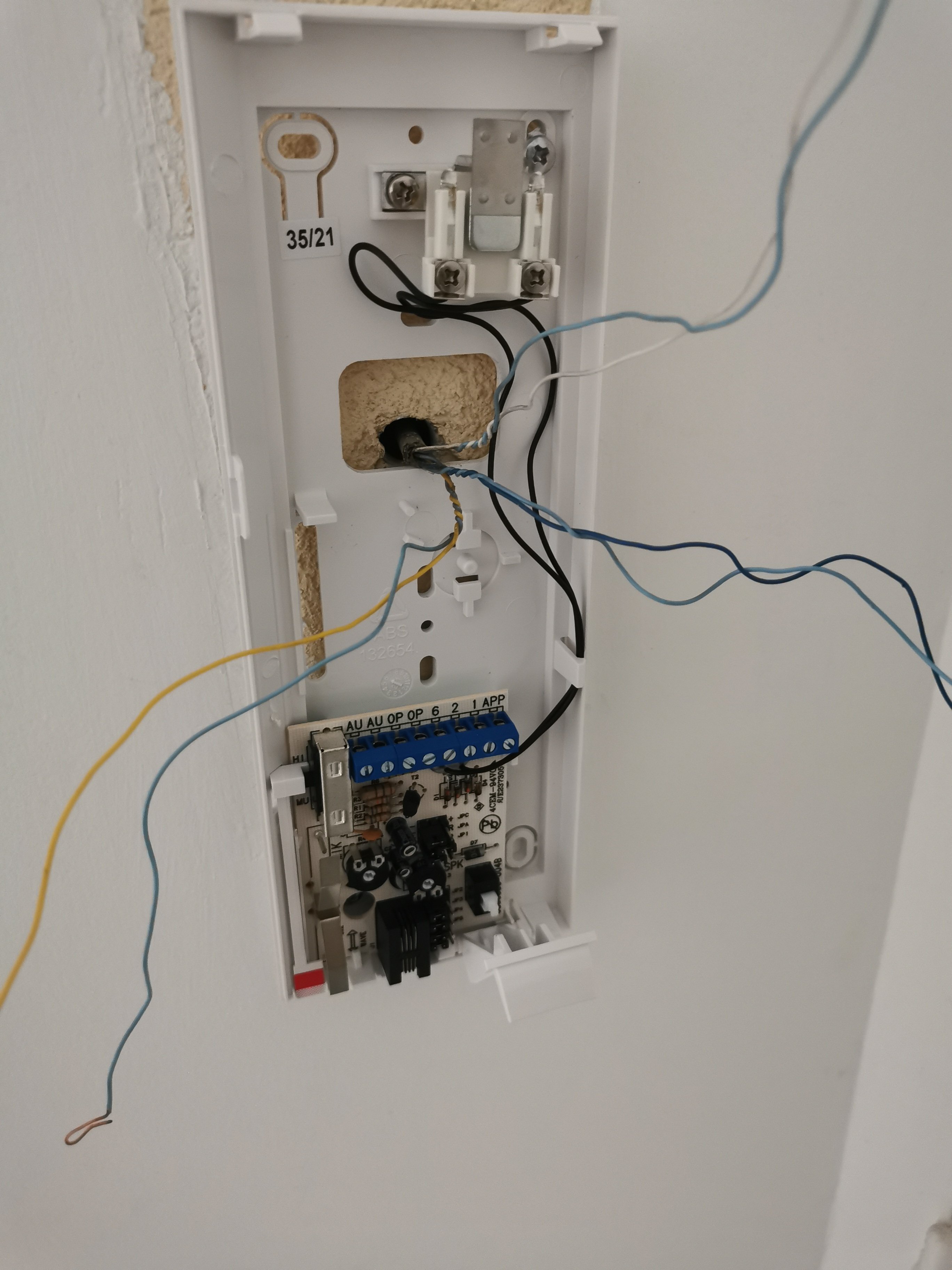

Je me retrouve donc devant 6 fils, répartis en 3 "binômes" :
-bleu ciel et blanc
-bleu ciel et jaune
-bleu foncé et bleu ciel, ces deux là sont noués.
Je ne sais pas si les "binômes" ont une signification ou si c'est aléatoire.
J'ai compris qu'il y avais deux types de branchements, 2 et 5 fils. Moi j'en ai 6 mais j'imagine que les deux couplés comptent pour 1.
Je sais seulement que l'un des deux bleu ciel simple est pour l'ouverture de la porte.
Est ce que quelqu'un a une solution miracle pour m'y retrouver ou est ce que je vais devoir toquer chez mes connards de voisins pour leurs demander gentiment de démonter le leurs afin que je regarde les branchement en priant pour que le fils de flûte qui a installé tout ça ne ce soit pas amusé à mettre des couleurs différentes à chaque étage ?
Merci de votre aide.
Le bleu ciel est ce qu'on appelle un accompagnant. En gros si tu as 7 paires de cuivre, Tu auras 7 bleus ciel. Après on change la couleur de l'accompagnant et on repart sur 7 couleurs. (CF: http://mgc99.free.fr/Telephone/CodesCouleurs.html // Attention site de boomer)
La première couleur c'est le blanc, la deuxième le Bleu foncé et la troisième le jaune. Bon ça c'est pour la culture parce que si tu as pas repéré le câblage en démontant tu es bon pour te taper la doc et surtout aller voir dans la centrale comment c'est câblé... Les codes couleurs sont une aide mais en aucun cas une vérité générale que les gens sont obligés de suivre.
En espérant que l'électricien polak complètement bourré qui a fait ça ai fait pareil partout ! Au moins dis toi que démonté comme ça, il réveillera pas ton gosse.
Mesures la tension entre tout les fils (chaque combinaison possible)
Tu devrais avoir une tension (de 3 à 6V) entre le commun et le HP ainsi qu'entre le commun et le Mic.
Tu devrais avoir aussi 12V entre le commun (6) et la commande gache (OP)
Tu as peut être même 2 commun (6), un pour le (6) et un second pour (OP) (Normalement on reponte le 6 sur OP juste a coté si on a un seul commun)
Suivant si la tension est - ou + tu devrais facilement identifier le commun (6)
Ensuite il me semble que celui des 2 fils avec la tension la plus haute va sur le 2 (Tel Down) et l'autre sur 1 (Tel Up)
Tu demandes a quelqu'un d'appuyer en bas, cela devrait t'envoyer 12V entre le commun (6) et le bouton appel (APP)
