Easystar 2 Fpv
Bonjours à tous,

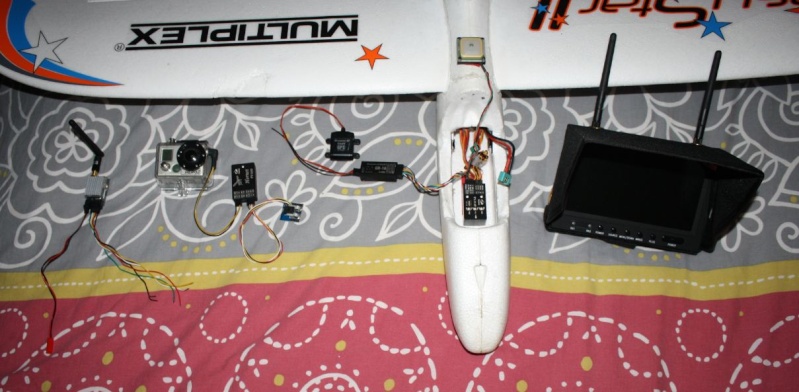

Quelques photos de mon montage, j\'ai reçu tous l équipement pour faire du fpv (vue à la première personne) cette semaine. Plus cas trouver la place dans le coucou et attendre le bon temps :-)
Normalement j\'aurai 1km, 1,5km voir peu être plus avec les nouvelles antennes
Lipo pour la motorisation (3s 2200mah)
Stabilisateur 3axes ( Fy31ap ) + Gps (Return to home, 8 Waypoint)
Récepteur Graupner + Gps (Plan de vol + télémétrie)
Osd Hornet (Affiche les infos sur l\'écran au sol: altitude, position, niveau des lipos, etc...)
Gopro 2 hd
Emetteur 400w (Pour retransmettre la vidéo au sol)
Lipo (3s 1000mah) Alim séparer de l\'alim motorisation pour éviter interférence
Ecran diversity 7\" (en commentaire)
Who ! Sérieux ça claque. Tu as du raquer pas mal quand même non ?
Vivement les vidéos !
@Ptilait:
Lipo (motorisation) 40¤
Stabilisateur + Osd + Gps 180¤
Radio Mx16 hott + Récepteur Graupner + Gps 300¤
Gopro 2 hd 250¤
Emetteur 400w 60¤
Lipo (tx + osd) 12¤
Ecran diversity 7\" 140¤
Impatient d\'aller emmerder le terrain de foot de ma région Mwahahaha et maintenant que j ai ce matos je peux l adapter sur ce que je veux voiture rc, bateau rc, moto du pote en balade
@Mathraxe: Une belle somme, mais tu vas t’éclater. Honnêtement avec un matos comme ça, n\'hésite pas à te faire une chaine youtube avec vidéos de présentations, etc
Tu risques d\'avoir du succès.
@Mathraxe: tu as tout monter toi même ?
j\'ai une question qui peut paraître conne, mais quel est le module qui gère toute les infos ? comment tu fais pour envoyer le flux audio de la go pro a ta télécommande ?
au passage si tu as un site a me proposer avec des infos sur tout ça, ça m’intéresserais énormément !
@biohazard: Yep tous monté moi même
le stabilisateur + osd + l\'écran j\'ai acheté sur
http://www.foxtechfpv.com/fpv-equipments-58g-fpv-video-equipment-c-70_76.html
c\'est chinois donc au petit bonheur la chance pour la douane
4 commandes et rien
si tu achete en europe tu fais la liste de prix x2
Pour les ondes je suis en 5.8ghz
je reviens en soirée car je dois bouger me ferai un plaisir de vous expliquez
@biohazard: le module qui gère toute les infos ? quel infos?
le Gps/vario Graupner (en haut à gauche) enregistre l\'atitude, la vitesse, les coordonnées gps, le taux de descente et monté.
Le Gps/vario transmet les infos au récepteur,
le récepteur transmet sur la radio,
la radio me donne les infos sur l\'écran ou en annonce vocal comme ceci http://www.youtube.com/watch?v=2yZMjBPy07Q

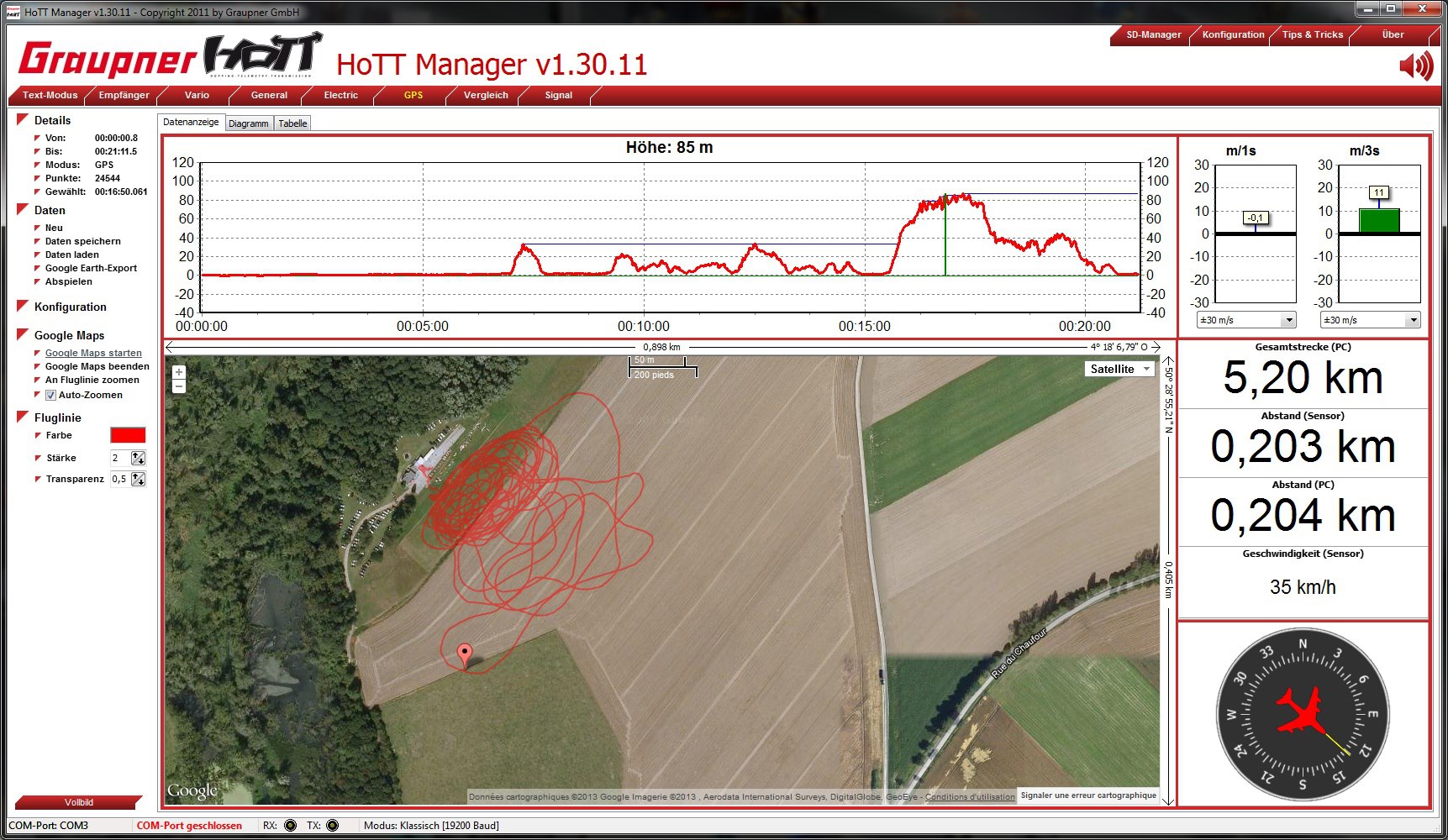

En même temps elle enregistre les infos sur la carte sd que tu peux retranscrire avec leurs programmes (voir photo)
Pour le son de la Gopro, j ai eu une surprise que je ne comprend pas encore... dans les branchement entre la Gopro===Osd===Emetteur je n\'ai passé que 2 fils le noir pour la masse et le jaune pour la vidéo. Lors de l\'essai j\'avais un peu de musique dans ma chambre quand je suis parti avec l écran pour voir la distance je me suis aperçu que la musique passé dans les diffuseurs de l\'écran donc je présume que la Vidéo/son passe par le fils jaune
@Mathraxe: le module que je parlais et celui qui commande les servo, c\'est l\'osd ? merci d\'avoir répondu a mes questions, au fait ou a tu appris a faire tout celà ? si t\'avais un peu de docu, des sites etc je suis preneur :)
@biohazard: Les servos sont relié à mon stabilisateur (fy31ap) et le stabilisateur et relié au récepteur Graupner
Autodidacte :-) quand j\'ai quelques choses en tête je peux passer des heures à potasser, retourner, chercher sur internet sans voir le temps passer
j\'ai pas de docu ni de site en particulier des que je me pose une question je la pose à mon ami google :-)
je me suis inscrit sur 2,3 forums (modelisme.com, helimag, fpvalsace)
il faut lire, lire, lire les expériences, les retours de chacun, voir ce qui tourne le mieux , connaitre les différentes motorisations? Différence entre lipo, nimh, etc?
@Mathraxe: d\'accord merci beaucoup, en fait ça m’intéresse car je commence a toucher a l\'électronique et aux micro controlleurs, seulement le modélisme m’intéresse et je souhaiterais combiner les deux :)
Super matos, par contre, si je peux te conseiller Un dernier truc si tu n\'en a pas déjà un, c\'est un tester de batterie comme celui la http://www.funrctoys.com/eShopWeb/product-12239-LI-PO_STATUS_8S_ECO si tu part assez loin pour ne plus entendre ton moteur, ça peut te sauver ton avion
@Sworky: il me reste juste le current sensor (compris dans le pack Stabilisateur + osd) à souder et a relier sur l\'osd hornet et j aurai la capacité total de la batterie, ce qui c\'est consommé,et le restant pour la lipo 1 et 2 affiché sur l écran :-) et bizarrement l\'écran me restitue le son alors que je n\'ai que brancher le cable masse (noir) et vidéo jaune :-)
En gros voici ce que j aurai mais avec la qualité de la gopro pas avec une camera cmos
@Mathraxe: Ah autant pour moi alors. J\'aimerais bien en faire aussi mais en jet c\'est tendu
Edit: La Gopro et trop lourde
@Sworky: si tu regle bien ton centre de gravité rien il n y a aucun problème :-) http://choualbox.com/bwLdB
