Construire son quadricoptère !

Voilà tout est dans le titre, je souhaiterais construire mon propre quadricoptère.

J'imagine que c'est comme monter son PC: l’intérêt est de pouvoir l'upgrade au fil du temps et changer assez facilement les composants.
Je ne cherche pas à y intégrer une camera ou autre composant supplémentaires onéreux. Je souhaiterais juste avoir un engin puissant et maniable pour piloter à vue.

J'ai pu lire que cela était possible pour un "petit budget" (http://www.mondrone.net/monter-un-quad-racer-pas-cher/). Mais en réalité, quand on rajoute une radiocommande, batterie, pièces de rechanges etc...

Est-ce que je vais me ruiner ?
Avez vous des conseils, mise en garde, tuto etc ... ?

Merci :)

Construire son quadricoptère !
Poster un commentaire
RenanM79
RenanM79
8 ans

Non, tu ne vas pas te ruiner mais il y'a quand même des dépenses à faire pour le premier que tu vas pouvoir garder sur les drones suivants comme la radio.

Je te conseil quand même, pour le premier de prendre un kit complet.
De plus, prend un drone pas trop petit pour pouvoir voler dehors sans trop de problème de vent.

Un bon site pour des pièces pas trop cher : http://www.hobbyking.com/
Tu y trouveras entre autre une radio un peu passe partout et programmable avec son récepteur : http://www.hobbyking.com/hobbyking/store/__8992__Turnigy_9X_9Ch_Transmitter_w_Module_8ch_Receiver_Mode_2_v2_Firmware_.html

edit: tu peux y trouver des kits complet (la radio et les batteries ne sont jamais fournis sauf exception) d'une bonne taille pour 100 à 150 Euros

105€ : http://www.hobbyking.com/hobbyking/store/__66873__S500_FR4_Glass_Fiber_Quad_Copter_480mm_PNF_Combo.html

125 € : http://www.hobbyking.com/hobbyking/store/__55571__Quanum_Venture_FPV_QuadCopter_With_Power_System_ARF_Version_.html (manque aussi un contrôleur de vol pour celui-ci)

132 € : http://www.hobbyking.com/hobbyking/store/__24713__Bumblebee_Carbon_Fiber_Quadcopter_Frame_550mm.html (manque contrôleur + ESC)

Commentaire supprimé.

BeChilled
BeChilled
8 ans

@RenanM79: Le premier (S500 FR4 Glass Fiber) me semble vraiment sympa, après la radiocommande je sais pas trop quel critère permet de bien la choisir ?

Et pour la batterie ? Elle doit-être choisit en fonction des moteurs ?

RenanM79
RenanM79
8 ans

@GeekRider: En bah du descriptif, tu as les éléments nécessaires au vol :
Required:
Minimum 4ch radio and receiver (6ch recommended for FPV use)
FPV gear (optional)
Camera Gimbal (optional)
2200 ~ 3000mAh 3S LiPoly Battery
Lipoly battery charger

Il te faut donc n'importe quel kit récepteur (à mettre sur le drone) + radiocommande avec le module pour le récepteur utilisé. Celui que j'ai mis dans mon premier commentaire un un bon modèle pour commencer. Il te faut minimum 4 Canaux pour piloter le drone + 1 souvent, pour changer le mode de vol du drone (ex: stabilisé ou non), là c'est une radio 8 canaux donc tu pourras même piloter une Gimbals si besoin.

Ensuite il te faut une ou des batteries 3S (minimum 2 pour ne pas être trop frustré par le temps de vol). 3S parce que le couple moteurs + hélices est prévu pour une tension de 11,1V (3S = 3 x 3,7V) Si tu passes en 4S, avec les mêmes moteurs, il faudra prendre des hélices plus petites et vérifier que les ESC supporteront.

Et ne pas oublier le chargeur de batterie ! Voici un modèle très courant : http://www.hobbyking.com/hobbyking/store/__58285__IMAX_B6AC_V2_Professional_Balance_Charger_Discharger.html ATTENTION PRISE US !

RenanM79
RenanM79
8 ans

@GeekRider: Il faut aussi choisir le mode de la radio ! Mode 1 ou 2 ... ou 3 ou 4 mais moins utilisés. Pour t'aider au choix, moi je suis en mode 2 comme pas mal de monde :

BeChilled
BeChilled
8 ans

@RenanM79: Super, merci beaucoup. J'ai toute les infos qu'il me faut ! :)

RenanM79
RenanM79
8 ans

@GeekRider: Amuses-toi bien et tiens nous courant ! :)

RenanM79
RenanM79
8 ans

@GeekRider: Petit ajout, pour les batteries, il faut les charger en mode balance avec les 2 prises branché sur le chargeur et le mode de charge BALANCE pour que les 3 cellules soit chargés exactement avec la même tension.

Zodd
Zodd
8 ans

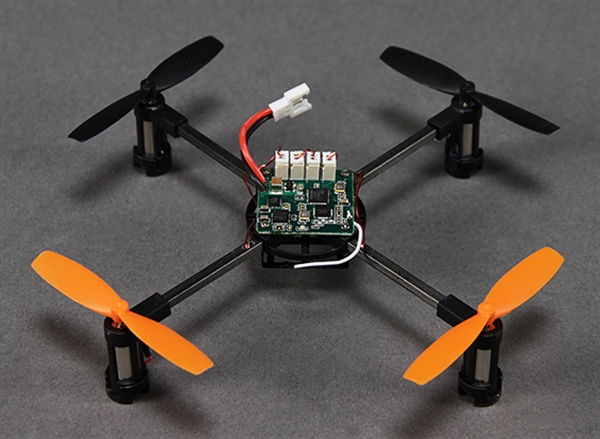

perso, apres avoir pas mal chercher a construir un truc fpv de course je me suis tourné vers les micro drones pour commencer a piloter et bidouiller sans me ruiner, voila avec quoi je suis en ce moment, tout est dedans tu peu embarquer a peu près 30g de charge utile il est maniable, fun et tu peux (un peu) le custom
le quad ==> https://www.allbuy.com/detail/0556014C-2FDF-EB8E-3106-766A5856FF17
moteur qui poutre ==> http://micro-motor-warehouse.com/collections/parts-for-rtf-models/hubsan-107c-d
